一說到電子墨水屏
你大概率會想到Kindle
如果你問是不是墨水做的
那這篇文章你就得好好看看了
在我們?nèi)粘Ｅc客戶的溝通中
為數不多卻出乎意料地有好幾個以下對話↓
你們的ESL電子標簽，
用的是什么顯示屏？
您好，我們的電子標簽都采用
低功耗的電子墨水屏。
電子墨水屏是...
用墨水做的？
（我的沉默，震耳欲聾）
不是的，電子墨水屏是電子屏
來的，它的墨水其實是一些
粒子，并不是真墨水...
在此辟謠
電子墨水屏里確實
沒 有 墨 水
那它是什么樣的原理？
為什么越來越多顯示設備采用？
ESL電子標簽用電子墨水屏有什么好處？
“
什么是電子紙技術？
Electronic Paper Technology
電子墨水屏又稱為電子紙，
顯示效果接近于自然紙張。
電子紙的實現技術多種多樣，
有電泳(EPD)、電濕潤 (EFD) 、膽固醇液晶
CH-LCD)、電漿顯示 (DES)...
但目前市場上大部分采用
電泳顯示技術(Electrophoresis Display, EPD)，
又可細分為微膠囊型和微杯型技術，
是目前比較成熟且能實現量產的電子紙技術。
電子墨水屏應用 | ESL電子標簽

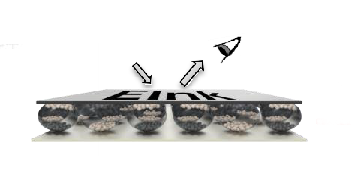

它的原理并不復雜，
屏幕下方分布著數百萬個微型膠囊，
膠囊直徑約等于一根頭發直徑的三分之一，
里面含有帶正電或負電的、不同顏色的電泳粒子，
懸浮于透明液體中，這些微粒就是“電子墨水”。
屏幕下方分布著數百萬個微粒 “電子墨水”
“
單色/黑白色顯示 - 膠囊型電子紙
/ EPD
利用正負相吸原理，
以黑白電子墨水屏為例，
白色為負電粒子，黑色為正電粒子，
當電場接通（屏幕刷新）時，
相對應的黑/白色粒子會移動到微膠囊的頂端，
使用者在該區域上，就能看見黑色或白色。
在同一個膠囊中，
不同的電壓能讓電泳粒子有不同的排列組合，
以此來呈現我們需要的文字、圖案、圖像等畫面。
“

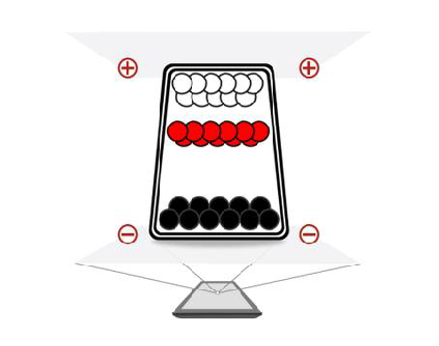

三色/多色顯示 - 微杯型電子紙
/ EPD
膠囊型電子紙能夠滿足黑白或者單色顯示，
當需要更豐富的顏色和更高分辨率時，
我們更多采用微杯型電子紙。
顯示原理與膠囊型相同，
當電場相通時，
不同的顏色粒子接收不同的電荷指令，
對畫面進行排列組合。
需要更多顏色，
就注入更多粒子，
黑白紅黃四色屏和ACep全彩屏都是相同原理。

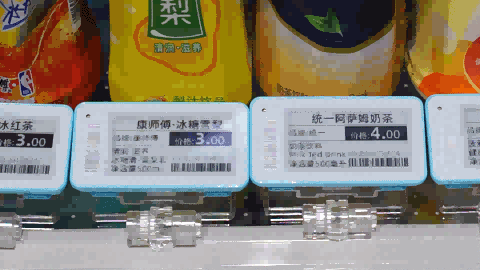

黑白紅三色顯示的ESL電子標簽
“
低功耗/環保型屏幕
/ EPD
電子墨水屏具有雙穩態的特點，
電泳粒子在電場驅動下移動到定點后，
不需耗電即可穩定停留在原位。
因此電子墨水屏只在刷新時消耗少量電力，
斷電后仍能保持原有的顯示畫面，
功耗非常低，使用壽命更長。
相較于LCD等液晶屏，
電子紙顯示被廣泛認為更節能環保。

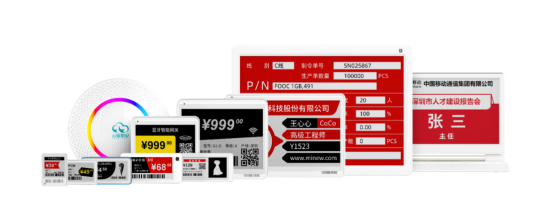

云里物里ESL電子標簽便采用了
低功耗、雙穩態的電子墨水屏，

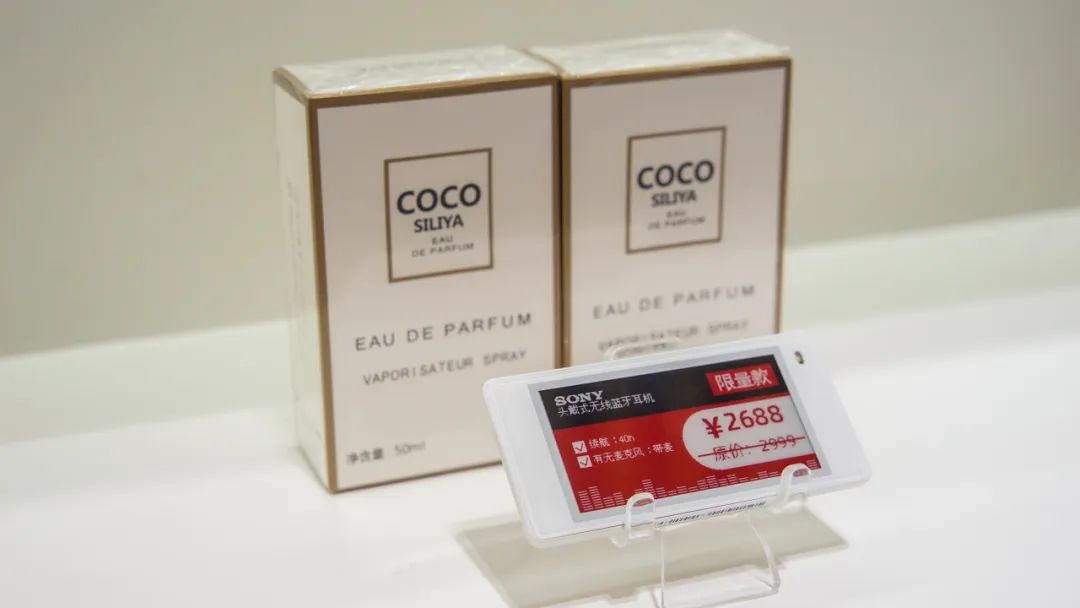

廣泛應用于零售電子價簽、電子會議桌牌等領域，
每日刷新3次，使用壽命可達10年及以上，
并且支持更換電池。
“
屏幕類紙不反光、可視角度大
/ EPD
不同于LCD屏有背光源，
電子墨水屏本身不發光，
依靠反射環境光來顯示圖像，
在強光或戶外環境也不影響使用。
180°的大可視角度，
保障畫面在不同角度觀看都能清晰可見。

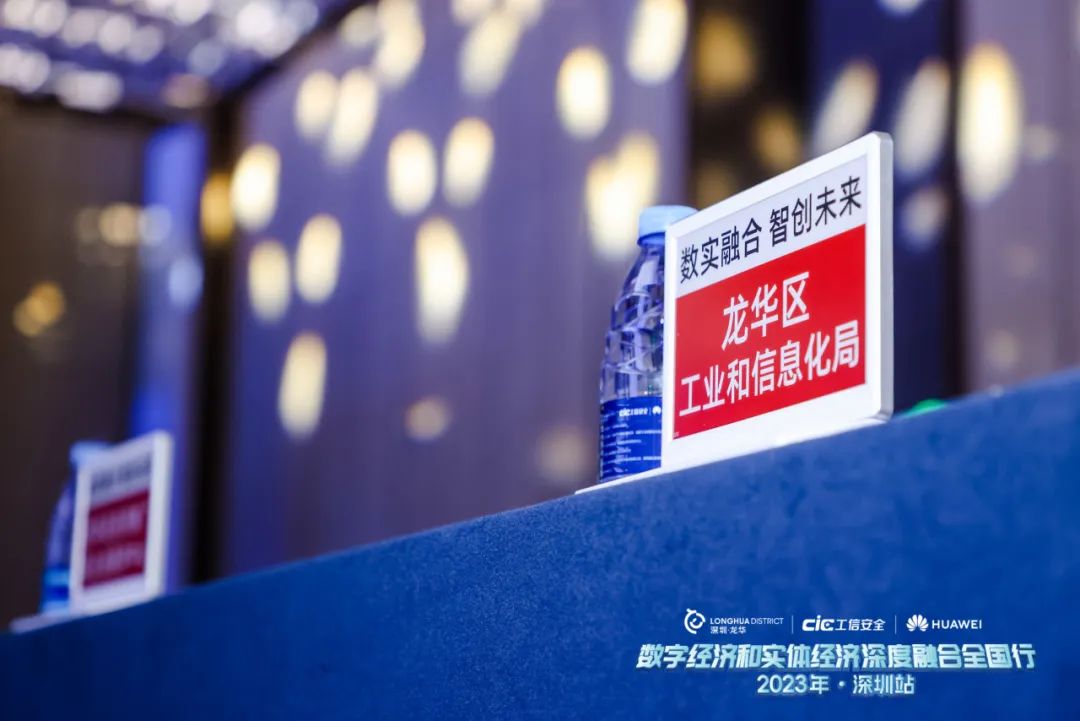

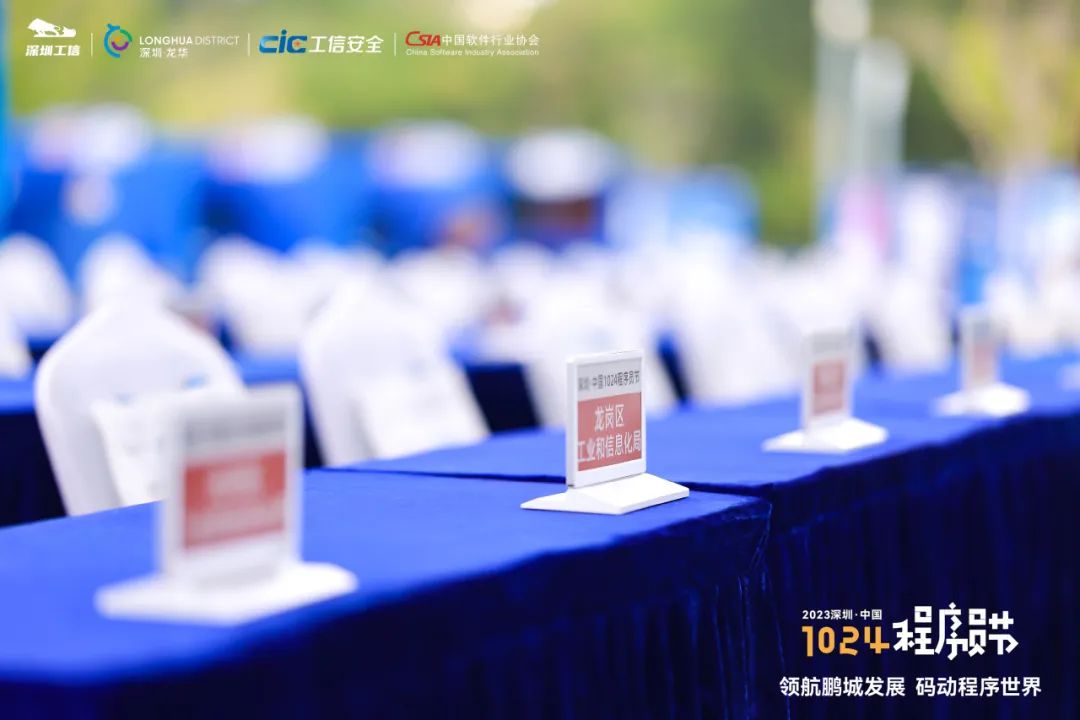

例如云里物里的智能電子桌牌、會議門牌等，
在應對大型會議或企業形象拍攝時，
就算是戶外強光下也能被清晰拍攝不反光。
柔性材質讓電子墨水屏應用更靈活，
除了常見的電子閱讀器和手寫板，
電子價簽、辦公桌牌門牌、物流電子面單等應用
也逐漸進入大眾視野。
還有一些獨特創新應用，

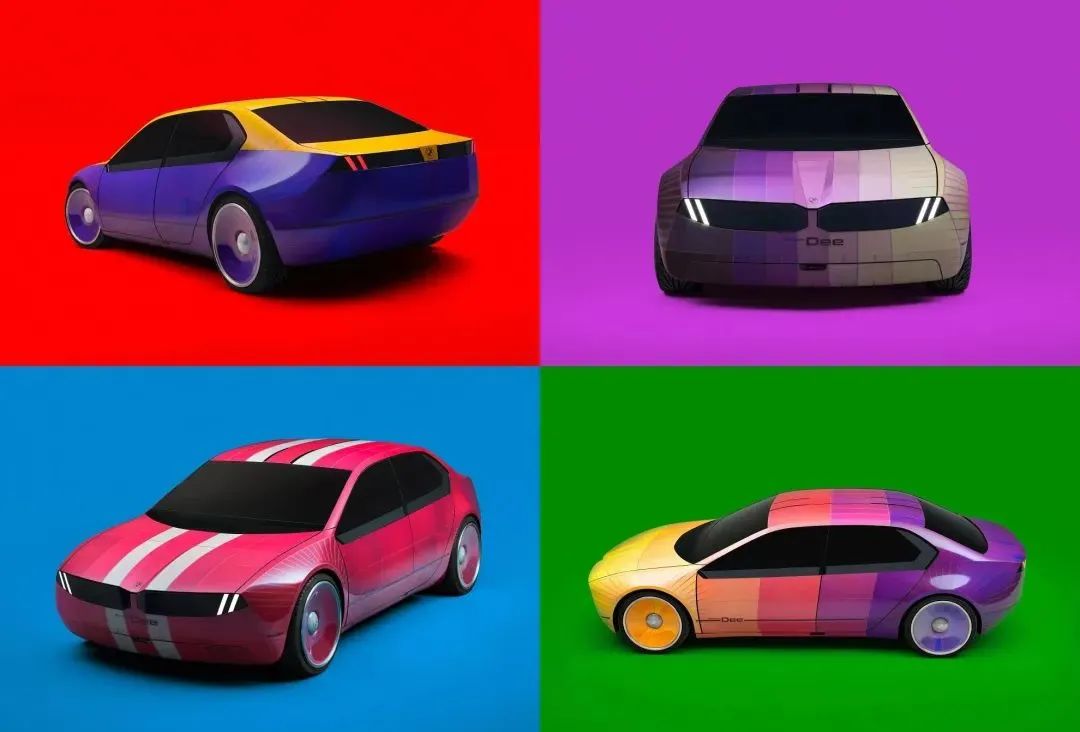

例如2023年出現的
BMwi 數字情感交互概念車 (Dee)，
其外觀采用了電子紙，形成可變色車的視覺效果。
